Mario Lattice Sei di fronte a un apparecchio che ha smesso di funzionare? Spesso, il cuore del problema è proprio lì, nella scheda elettronica. Prima di pensare al peggio (e al portafoglio che si svuota), sappi che un controllo iniziale è alla portata di molti.
Ispezione Visiva: L’occhio vuole la sua parte, anche in elettronica
Sembra banale, vero? Eppure, un esame visivo attento è il primo, fondamentale passo per diagnosticare un problema. Pensa alla scheda elettronica come a una piccola città in miniatura: ogni componente è un edificio, e le piste di rame sono le strade che li collegano. Cosa cerchiamo in questa città?
Innanzitutto, andiamo a caccia di componenti visibilmente danneggiati. Un condensatore “gonfio” o che perde liquido è un classico segnale di guasto. Secondo uno studio di un importante produttore di componenti, quasi il 30% dei guasti nelle schede di alimentazione è dovuto proprio a condensatori elettrolitici difettosi. Cerca anche resistenze annerite o bruciacchiate, un chiaro indizio che qualcosa è andato in cortocircuito.
Non fermarti ai singoli “edifici”. Controlla le “strade”: le piste di rame. Cerca interruzioni, graffi profondi o segni di corrosione, magari causati da umidità o da qualche liquido accidentalmente versato. Anche le saldature sono cruciali: una saldatura “fredda” (opaca e granulosa) o crepata può interrompere il flusso di corrente tanto quanto una pista spezzata. È un lavoro di fino, quasi da detective.
E se a occhio nudo non vedo nulla?
A volte, il colpevole è più subdolo. Se l’ispezione visiva non ha dato frutti, è il momento di passare al livello successivo, armati di un alleato prezioso: il multimetro.
Il Multimetro: Il Dottore delle Schede Elettroniche

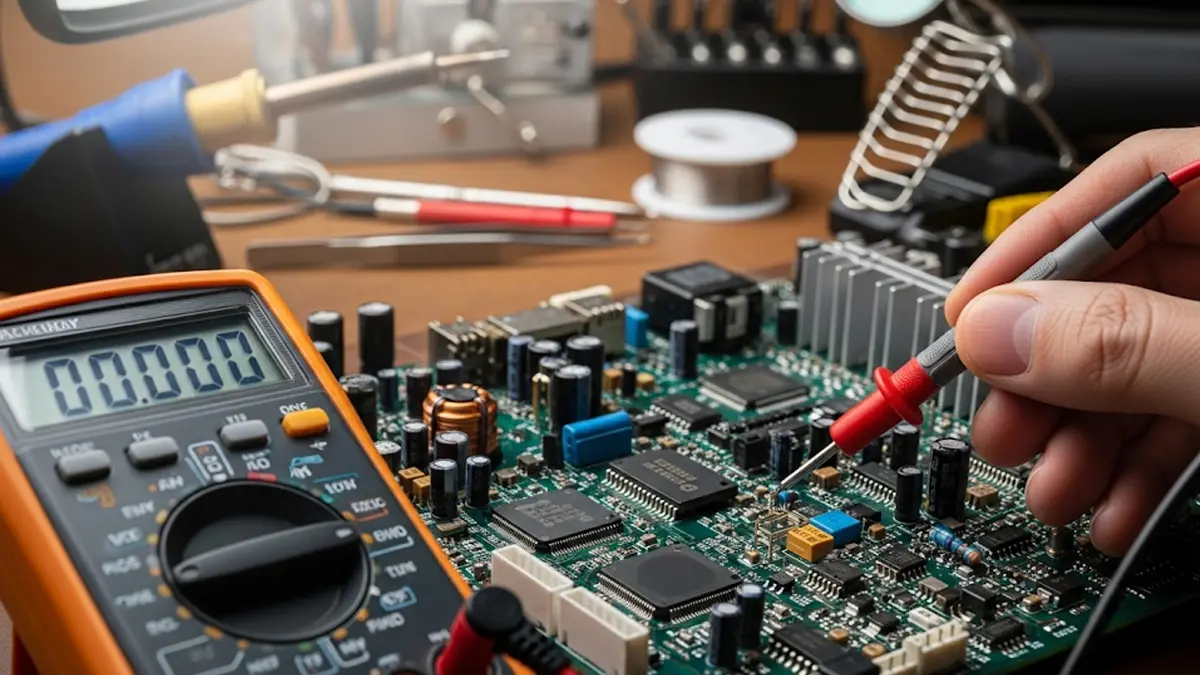

Se l’ispezione visiva è l’anamnesi, il multimetro (o tester) è lo stetoscopio del tecnico. Questo strumento ci permette di “ascoltare” il flusso di elettricità e di misurare diverse grandezze per capire dove si nasconde l’anomalia.
La prima e più semplice verifica da fare è il test di continuità. Hai presente le “strade” di cui parlavamo prima? Con il tester in modalità continuità (spesso indicata da un simbolo sonoro), puoi verificare se una pista o un fusibile sono interrotti. Se lo strumento suona, c’è passaggio di corrente: la via è libera. Se tace, hai trovato un’interruzione. È incredibilmente soddisfacente, un po’ come trovare l’ultimo pezzo di un puzzle.
Dopo la continuità, si passa alle misure di tensione. A seconda del circuito, dovresti trovare valori di tensione specifici in determinati punti (i cosiddetti “test point”). Se hai a disposizione lo schema elettrico del dispositivo, il gioco è fatto: basta confrontare i valori misurati con quelli indicati. Se la tensione è assente o molto più bassa del previsto, hai circoscritto l’area del problema. Potrebbe essere un componente che non “lavora” più come dovrebbe, bloccando l’energia.
Un passo alla volta, mi raccomando
Ricorda sempre di lavorare in sicurezza: assicurati che la scheda non sia alimentata durante l’ispezione visiva e i test di continuità. La tensione va misurata solo quando necessario e con la massima cautela. Non avere fretta, la pazienza è la virtù principale di chi si cimenta in queste riparazioni.
Conclusione
Controllare una scheda elettronica non è una missione impossibile. Con un occhio attento e gli strumenti giusti, puoi spesso identificare il problema e, a volte, persino risolverlo con una semplice saldatura o la sostituzione di un componente. È un’abilità che regala grandi soddisfazioni, trasformando quello che sembrava un pezzo di elettronica da buttare in un dispositivo di nuovo funzionante.
Se vuoi approfondire l’argomento e scoprire tecniche più avanzate, ti consiglio di esplorare risorse autorevoli come i forum di PLC Forum o i canali YouTube specializzati in riparazioni elettroniche come quello di Eevblog, vere miniere d’oro di informazioni.
